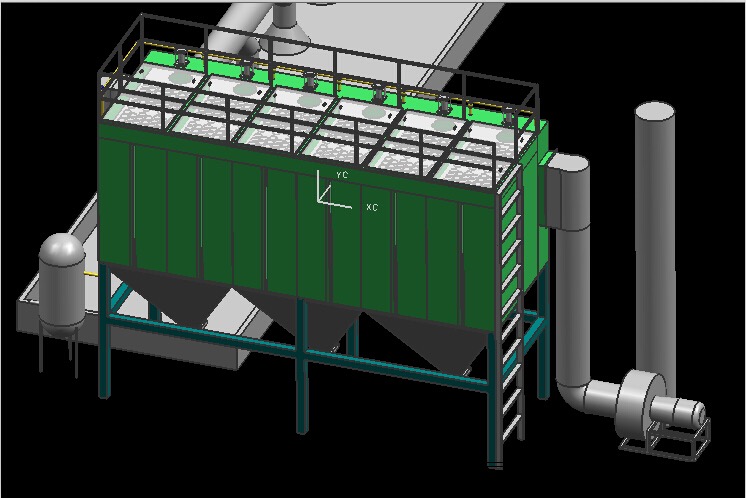

氣箱脈沖布袋除塵器主體由箱體、袋室、灰斗、進出風口四大有些　構成，并配有支柱、樓梯、欄桿、壓氣管路體系、清灰操控組織等。
　　(1)箱體：箱體要是固定除塵骨架、除塵布袋及氣路元件，并制成全密封方式，清灰時，壓縮空氣管進入箱體，不再入各除塵布袋內部，頂部設有人孔檢查門，裝置和替換除塵骨架、除塵布袋悉數在這里進行，十分方便，依據標準的不一樣，箱體內又分紅若干個室，相互之間用鋼板離隔，互不透氣，以實現離線清灰。每個室內均設有一個提高閥，以切換除塵布袋氣流。
　　(2)袋室：袋室在箱體的下部，要用來容納除塵骨架和除塵布袋，且構成一個過濾空間，含塵氣體的凈化要在這里進行，同箱體一樣，依據標準的不一樣也分紅若干個室，并用隔板離隔，以防在清灰時各室之間的相互攪擾，一起構成必定的沉降空間。
　　(3)灰斗：灰斗安置在袋室的下面，它除了寄存搜集下來的粉塵以外，還做為下進氣總管運用，當含塵氣體進入袋室前先進入灰斗，由于灰斗容積較大，使得氣流速度下降，加之氣流方向改動，使得較粗的塵粒在這里得到別離，灰斗下部安置有粉塵運送設備，出口還設有翻板閥等鎖風設備，可接連進行排灰。
　　(4)進出風口：進出風口依據除塵器的構造方式分為兩種，一是進風口為圓筒形，直接焊接在灰斗的側板上，出風口安排在箱體下部，通袋室旁邊面，經過提高閥板孔與箱體內部相通。二是進出風口制成一體，安排在袋室旁邊面、箱體和灰斗之間中心用斜隔板隔成互不透氣的兩有些，分別為進風口和出風口，這種構造方式體積雖大些，但氣流分布均勻，灰斗內預除塵作用好，合適于氣體含塵濃度較大的場合運用。

泊頭市新天環保設備有限公司脈沖布袋除塵器的留意關鍵：
　　(1)準確選用過濾速度，保證除塵器的凈化效率——脈沖布袋除塵器的過濾速度直接與除塵器阻力和處理煙氣的進口含塵濃度有關。當時內生產的脈沖布袋除塵器，除塵器的阻力限定在120毫米水柱范圍內。
　　(2)脈沖布袋除塵器選用上揭蓋，改進修理?xiàng)l件——脈沖布袋除塵器為外濾式接連清灰。除塵布袋室處于含塵氣流側，選用側開門時，除塵器不光在作業時期無法進入濾袋室，并且在停機修理時，修理人員的勞動條件也是為惡劣的。這些年，各設備制造廠依據用戶的要求，已將脈沖布袋除塵器改為上揭蓋方式，使除塵布袋的替換和修理，可以不需進入濾袋室內操作，經過除塵器頂部的活動蓋板進行作業，大大改進了修理人員的勞動條件。http://www.m.ythjzs.cn
